泰和安J-SAB-M-TX3143 手動火災報警按鈕接線安裝技術

一、概述

J-SAB-M-TX3143 手動火災報警按鈕（以下簡稱報警按鈕）為編碼型，防爆類型為本質安全

型，防爆標志為 Ex ib IIC T6 Gb，適用于石油、化工等行業具有防爆要求的 1 區及 2 區使用。

本報警按鈕采用無極性二總線的連接方式，防爆場所與 TX3400 隔離式安全柵配合使用，可接

入本公司生產的 T3 系列火災報警控制器。當人工確認發生火災后，按下報警按鈕上的按片，

即可向控制器發出報警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息與安裝

位置信息并發出報警聲響。

二、特點

1.軟硬件多級濾波，提高了報警按鈕的抗干擾能力，對電磁干擾有良好的抑制能力

2.按片按下必須采用專用鑰匙手動復位

3.具有獨立常開觸點輸出，可直接控制其他外部設備

4.編碼方式為電子編碼方式，可現場改寫

5.插拔式結構設計，安裝方便牢靠

三、技術參數

1. 工作電壓：DC24V(15～28V)

2. 工作電流：總線靜態電流：≤0.5mA 總線報警電流：≤2.3mA

3. 輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤100mΩ

4. 防爆標志：Ex ib IIC T6 Gb

5. 防爆合格證：CNEx.20.0061X

6. 本安參數：Ui=22V, Ii=109mA, Pi=0.60W, Ci=0μF, Li=0mH

7. 關聯設備：TX3400 隔離式安全柵，Uo=22V,Io=109mA,Po=0.60W,Co=0.12μF,Lo=2.0mH

8. 啟動零件型式：可重復使用型

9. 啟動方式：人工按下按片

10. 復位方式：用專用鑰匙復位。產品報警后，打開報警按鈕鑰匙蓋（如圖 1）插入專用鑰

匙向右扭動 90 度，產品即可復位。

11. 狀態指示：

指示燈，紅色，正常巡檢時周期性閃亮，閃亮周期約 6s，報警后常亮，故障時燈滅或

無規律閃亮。

12. 線制：無極性二總線

13. 編碼方式：電子編碼，編碼范圍（1～242）

14. 使用環境：戶內，溫度-20℃～+55℃，相對濕度≤95%RH，不凝露

15. 殼體材料和顏色：防爆 ABS，紅色

16. 外殼防護等級：IP43

17. 重量：約 86g

18. 外形尺寸：90mm×90mm×34mm（帶底座）

19. 安裝孔距：60mm

20. 執行標準：GB 19880-2005、GB 3836.1-2010、GB 3836.4-2010

四、結構特征和工作原理：

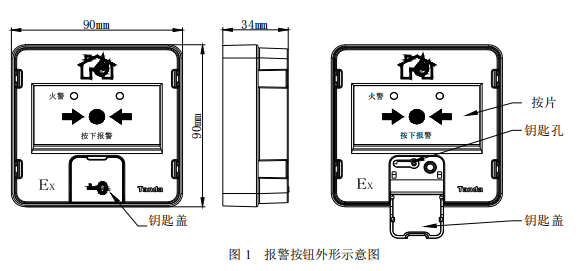

報警按鈕的外形示意圖如圖 1：

工作原理

本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按

鈕內置單片機，完成報警檢測，防爆場所通過隔離式安全柵完成與控制器通訊功能。按下報警

按鈕按片，可由報警按鈕提供獨立輸出觸點，用來聯動現場外部設備（如聲光警報器、警鈴、

門燈等）。

五、安裝與布線:

警告：安裝設備之前，必須切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連

接線準確無誤。安裝應符合《GB/T 3836.15-2017》的有關要求。

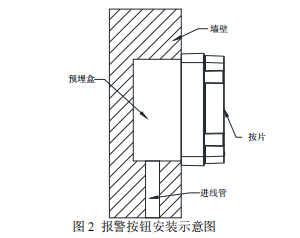

1、安裝方法：報警按鈕進線管采用暗裝方式（如圖 2）。

2、布線：

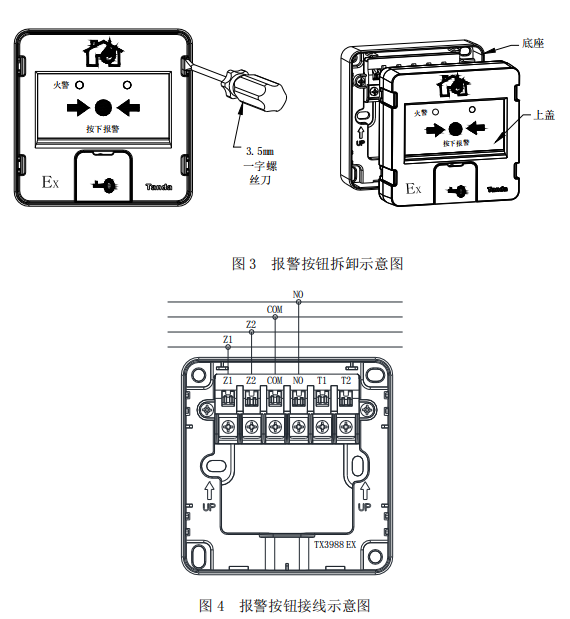

本報警按鈕底座與上蓋之間采用插接方式，使用 3.5mm 一字螺絲刀即可將報警按鈕的底座

與上蓋拆開(如圖 3)。接線完畢再將報警按鈕插接在底座上，底座安裝時應注意方向，底座上

標有安裝方向標志（如圖 4 ）。

Z1 、Z2 ：與信號總線連接，無極性。

NO、COM：額定 DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可

直接控制外部設備。

布線要求：布線電纜應選用截面積≥1.0mm2的本安電纜，且電纜間的分布電容不得大于

0.12μF，分布電感不得大于 2.0mH。本質安全電路電纜和非本質安全電路電纜應分開布線，應

采用不同顏色的線進行區別，接線與探測器底座端子連接處應做密封處理（無裸露銅線）。穿

金屬管（線槽）或阻燃 PVC 管敷設。

3、應用說明

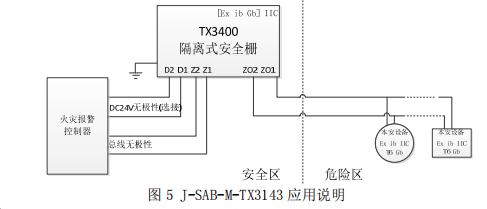

防爆場所本報警按鈕必須與 TX3400 隔離式安全柵配接使用，詳見圖 5。
