泰和安JTF-GOM-TX3120A點型復合式感煙感溫火災探測器接線安裝技術

一、 概述

泰和安JTF-GOM-TX3120A 點型復合式感煙感溫火災探測器（以下簡稱探測器）是由煙霧傳感器件和 NTC 溫度傳感器件的復合探測器。它不僅具有普通散射型光電感煙探測器的性能，而且兼有

定溫、差定溫感溫探測器的性能。本產品外型設計美觀、安裝方便可靠，適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

二、 特點

1、雙向散射技術，低誤報率；

2、智能軟件算法判斷，有效抑制濕熱環境的干擾；

3、全集成芯片設計，性能穩定；

4、采用高靈敏度熱敏元件，響應速度快；

5、PCB 板全密封防護工藝；

6、自動補償功能，提高了探測器的可靠性。

三、 技術參數

1. 工作電壓：額定電壓 DC24V

2. 工作電流：

1）總線靜態電流：≤0.4mA

2）總線報警電流：≤0.7mA

3. 感溫類型：A2R

4. 線制：采用二線制總線（無極性）

5. 編碼方式：電子編碼

6. 探測器的狀態指示：

1）正常監視狀態：LED 燈周期性地閃亮

2）火警狀態：LED 燈常亮

7. 使用環境：溫度-10℃～50℃，相對濕度≤95%RH，不凝露

8. 殼體材料與顏色：ABS，米黃色

9. 重量：約 93g

10. 執行標準：GB 4715-2005、GB 4716-2005、Q/QTHA 01-2021

四、 結構特征與工作原理

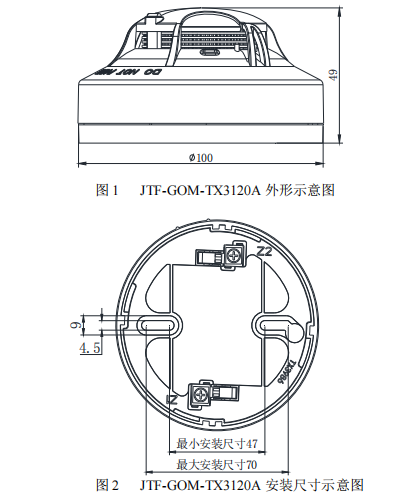

1. 探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示。

五、 安裝與布線

警告：安裝探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠。

1、安裝方法

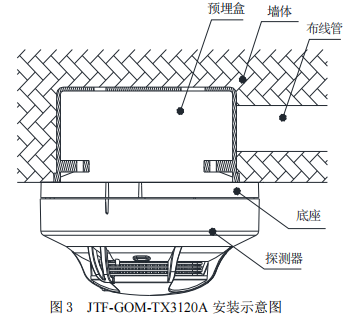

探測器安裝示意圖如圖 3 所示。

預埋盒可采用 86H50 型標準預埋盒；安裝時將探測器上的突起標識對準底座上的突起標

識，按順時針方向旋轉，即可將探測器安裝在底座上。

2、布線要求： 總線(BUS)采用 RVS-2*1.0mm2或 1.5 mm2線；穿金屬管（線槽）或阻燃 PVC 管敷設。

3、接線端子 1、4 接總線 Z1、Z2。

4、安裝及測試：

1）安裝探測器之前，切斷回路的電源并確認全部底座的接線端子與電源相連，底座安裝牢靠。

2）將探測器按照對位標識放在底座上，順時針旋轉探測器，直至探測器鎖定到位。

3）啟動火災報警控制器，核對所有已安裝的探測器 LED 燈是否周期性閃爍。

4）使用生煙器使探測器報警，探測器指示燈將常亮，同時火災報警控制器發出報警信號。

5）測試結束后，通過火災報警控制器使探測器復位。

六、 使用和操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～242 之間任意設定，但同一

個回路中地址碼應 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

七、 注意事項

1、探測器未投入使用或房間進行裝修、粉刷施工時，請務必裝上防塵罩，避免探測器受到粉塵污染。

2、探測器在正式投入使用后，應摘下防塵罩并定期進行功能測試。

3、探測器在進行維護保養時，應切斷維護區域的邏輯控制功能，以免造成不必要的報警聯動。

免責聲明：

本公司的產品，如果是由于人為損壞、使用不當或自行改動、拆開而導致的失效，不屬于保修范圍，因此而造成的一切后果本公司將不承擔任何責任。
