接地的目的

①保護人身安全:

通過保護接地，可以在設備絕緣損壞時防止設備帶電，從而保護人身安全。

②防雷保護:

通過避雷針和避雷線，用于將雷電流引入大地，保護建筑物及其用電設備免受雷擊的破壞。

③防靜電保護:

在易燃物品場所和易爆管道中，防止靜電積聚引發火災或爆炸。

④保證系統的穩定性:

工作接地，確保電力系統的穩定運行，特別是在三相負載不平衡時，中性線能夠?qū)⒍嘤嗟碾娏鲗?dǎo)至大地，避免電壓波動。

什么是接地

接地是電力系統和電氣裝置中的一個重要概念，主要用于將電力系統的中性點、電氣設備的外露導電部分和裝置外導電部分通過導體與大地相連。

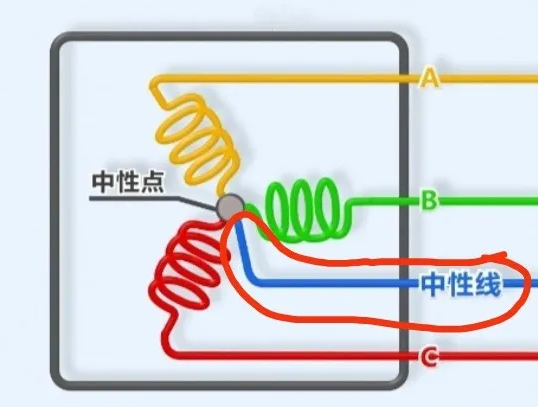

中性線

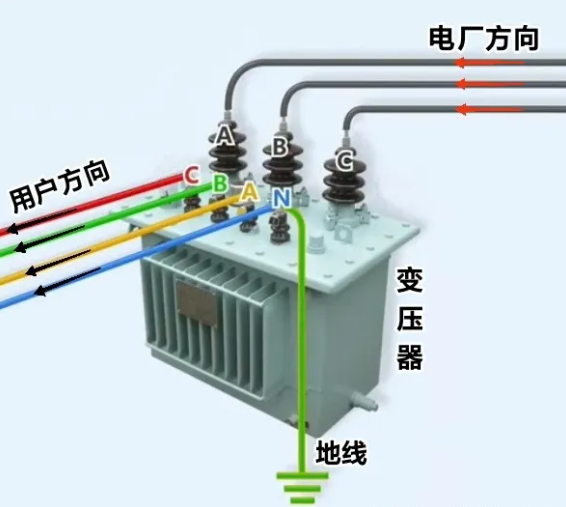

       電廠發的電通過輸電、變電、配電，到達用戶配電室變壓器，把變壓器低壓側三相繞組A，B，C相繞組根頭稱為“相線”也叫“火線”，而三項繞組纏繞完成后的三條尾連接在一起，這個連接在一起的共同點即中性點，從這個中性點引一根線出來隨火線引到用電設備端，用于單項用電設備的電源回流，這就是中性線。

零線

      但當三項相線用電電流不平衡時(即:有大有小)這條中性線上就會帶電。為了使中性線不帶電，把中性點引入大地這樣就能泄放掉中性線上的電流，使中性線上電流為零，這時這條中性線就叫“零線”啦，常用“N”區別。

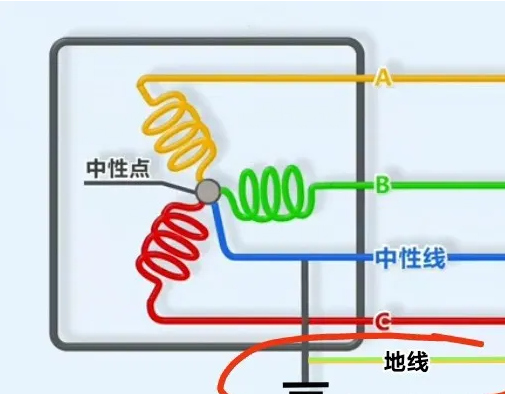

地線

       從引入大地的中性點上，再引一根線出來隨火線到用電設備端。當電氣設備或線路損壞不經負荷接地時，會產生很大的電流，通過這條線使保護裝置迅速跳閘切斷故障設備，這條線就叫“地線”也叫“工作接地”，常用“PE”區別。

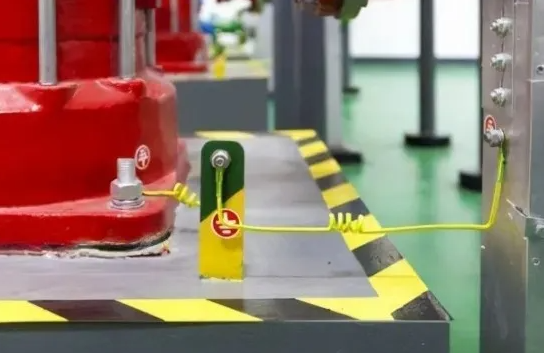

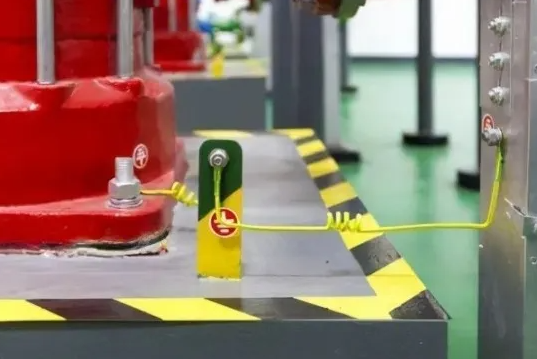

 保護接地

保護接地:

是將電氣設備的金屬外殼或其他導電部分連接到大地，防止因設備或線路損壞發生漏電，人員接觸到帶電金屬外殼或?qū)щ姴糠职l(fā)生觸電事故。

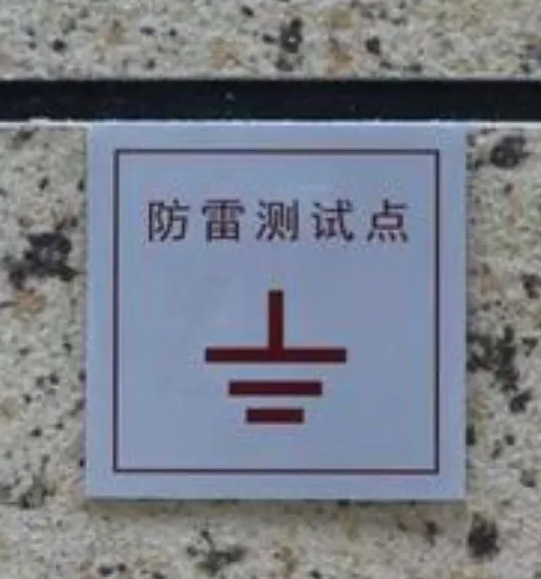

防雷接地

 通過將建筑物避雷針、避雷帶或設備的金屬部分與大地連接，形成一個接地系統，以便在發生雷擊時系統迅速將雷電電流導入地面，從而保護設備或建筑物不受損害。

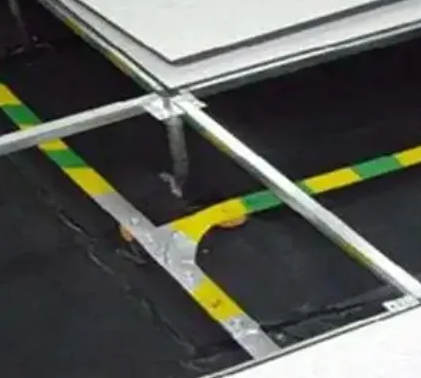

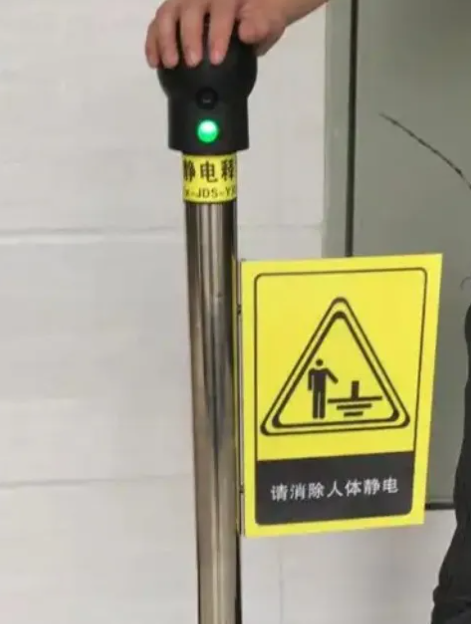

防靜電

是通過采取一系列措施來防止靜電的產生和積累。例如:防靜電材料、設備外殼接地等。
